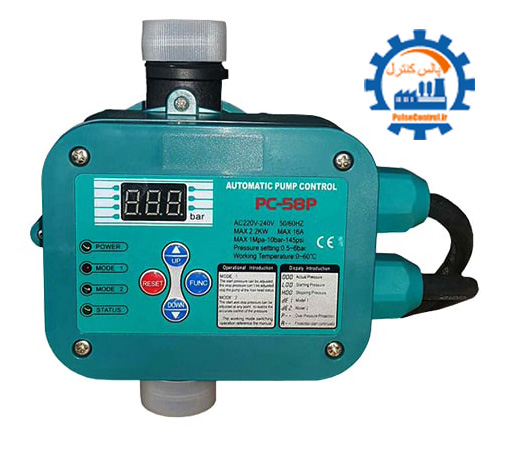

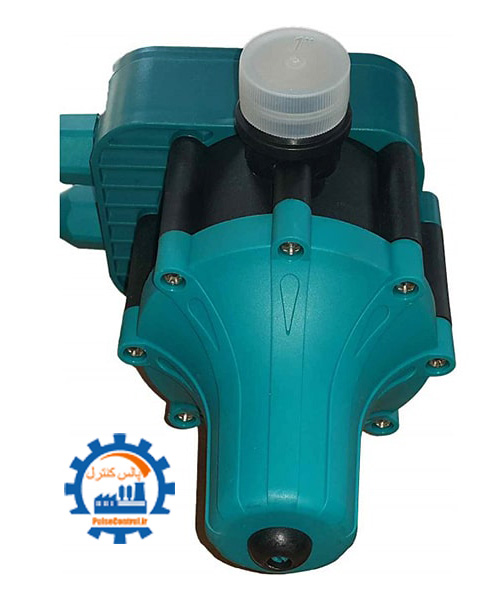

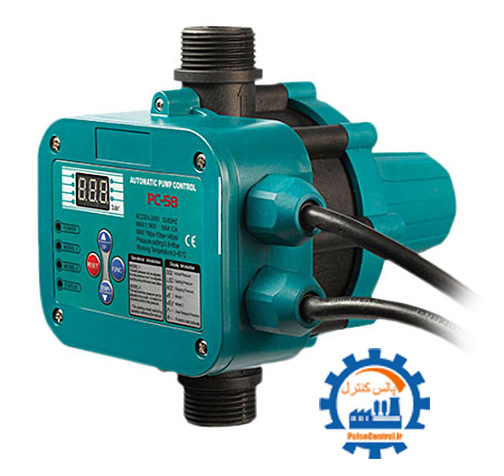

کلید اتوماتیک پمپ آب لیو پارس مدل PC-58

ست کنترل لیو PS عمدتا برای کنترل اتوماتیک پمپ های آب خانگی با توجه به فشار تنظیم شده توسط کارخانه طراحی و ساخته شده اند. فروشگاه اینترنتی پالس کنترل ارائه دهنده ست کنترل لئو تکفاز 1.1 کیلووات در قالب مدل های زیر می باشد:

• ست کنترل لیو PS-04A توان 1.1 کیلووات، ورودی و خروجی خطی
• ست کنترل لیو PS-04B توان 1.1 کیلووات، خروجی از بغل، رزوه بیرون (نری)
• ست کنترل لیو PS-04C توان 1.1 کیلووات، خروجی از بغل، رزوه داخل (مادگی)

مشخصات فنی ست کنترل لئو PS

• تنظیم حداقل فشار برای استارت پمپ: 1.2/1.5/2.2 بار
• حداکثر فشار کاری: 10 بار
• سایز رزوه اتصال: 1 اینچ
• محدوده دمای سیال: حداکثر دمای سیال 60 درجه سانتیگراد

مشخصات الکتریکی کلید کنترل اتوماتیک PS

• حداکثر جریان: 10 آمپر
• حداکثر توان پمپ
  • ولتاژ 110~120 ولت: 1.5 کیلووات
  • ولتاژ 220~240 ولت: 1.1 کیلووات
• قطر کابل: 7.5 تا 9 میلیمتر
• کلاس حفاظت: IP 65
• ولتاژ ورودی استاندارد: تک فاز 1 X 110~120/220~240 V
• فرکانس: 50/60 هرتز

ست کنترل یا همان کلید دیجیتال پمپ، یک دستگاه بسیار پرکاربرد می باشد که در پمپ های خانگی استفاده می شود. نوسانات و شدت جریان آب به پمپ و لوله کشی ساختمان آسیب می رساند از این رو ست کنترل وظیفه اتومات کردن پمپ، تنظیم و کنترل فشار آب را برعهده می گیرد. ست کنترل در صورتی کار می کند که هنگام باز کردن شیر آب، حداقل 0.5 بار فشار از داخل آن رد شود. در داخل ست کنترل قطعه ای به نام فلوسوئیچ قرار دارد، در زمانی که این میزان فشار آب از آن عبور کند پمپ را روشن می کند. نکته ای که باید توجه ویژه ای به آن شود این است که فشار پمپ باید بیشتر از فشار ست کنترل باشد. ست کنترل متناسب با فشار آب منطقه حداکثر تا ارتفاع 35 متر را ساپورت می کند.

انواع ست کنترل

ـ ست کنترل ساده
ـ ست کنترل با پیچ تنظیم
ـ ست کنترل با پیچ تنظیم و هیدروتانک

اجزای تشکیل دهنده ست کنترل

ـ برد الکترونیکی
ـ شیر یک طرفه
ـ پیچ تنظیم فشار
ـ کابل برق
ـ دیافراگم
– فشار سنج
ـ در پوش پلاستیکی عقب و جلو

مزایای دستگاه ست کنترل

ـ بدون نیاز به شیر بای پس در هنگام قطعی برق
ـ فشار آب ثابت
– عدم نیاز به مخزن تحت فشار
ـ در هنگام قطعی برق پمپ را به سرعت خاموش می کند
ـ افزایش آبدهی
ـ به آسانی تنطیم می شود
ـ جای کمی را اشغال می کند
ـ مقاوت بسیار بالا در شهرهای مرطوب
